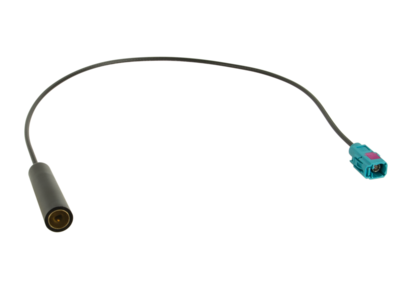

ACV 1524-50-1

Hinweis:

Montage eines OEM Geräts in ein anderes Fahrzeug
Anschluss einer Fremdantenne an ein OEM Gerät

Bei Empfangsproblemen:

Antennenkabel und Antennendapter auf Durchgang prüfen

Fahrzeug auf Störungen durch Nachrüst-LED-Beleuchtung prüfen
Fahrzeug auf Störungen durch Nachrüst-Spannungswandler / Netzteile USB Ladeadapter prüfen
Fahrzeug auf Störungen durch Nachrüst-Digitalendstufen prüfen

Technische Daten:

Anschluss: DIN(f) > Fakra Z(f)
Länge: 50 cm

Aufbau
Kabel: LEONI Dacar
Leiter: Staku-Litze blank 40%iACS
Dielektrikum: XPE Naturfarbe
Schirmung 1: Aluniniumfolie kaschiert
Schirmung 2: Geflecht aus Cu-Drähten / verzinnt / Cu ETP 1 gem. EN 13602
Mantel: PVC / bleifrei

Elektische Eigenschaften bei Raumtemperatur
Leiterwiderstand: 317 Ohm/km
Kapazität bei 1 kHz: 106 pF/m
Wellenwiderstand: 50 Ohm +/- 3 Ohm
Verkürzungsfaktor: ca. 66%
Schirmdämpfung: 75 dB min.

Mechanische Eigenschaften
Leitungsgewicht: ca. 12,4 kg/km
Biegeradius einfach: 3 x d
Biegeradius mehrfach: 10 x d

Für folgende Anwendung:

Radioanschluss Adapter
Antenneninstallation
DAB+ Splitter Installation
